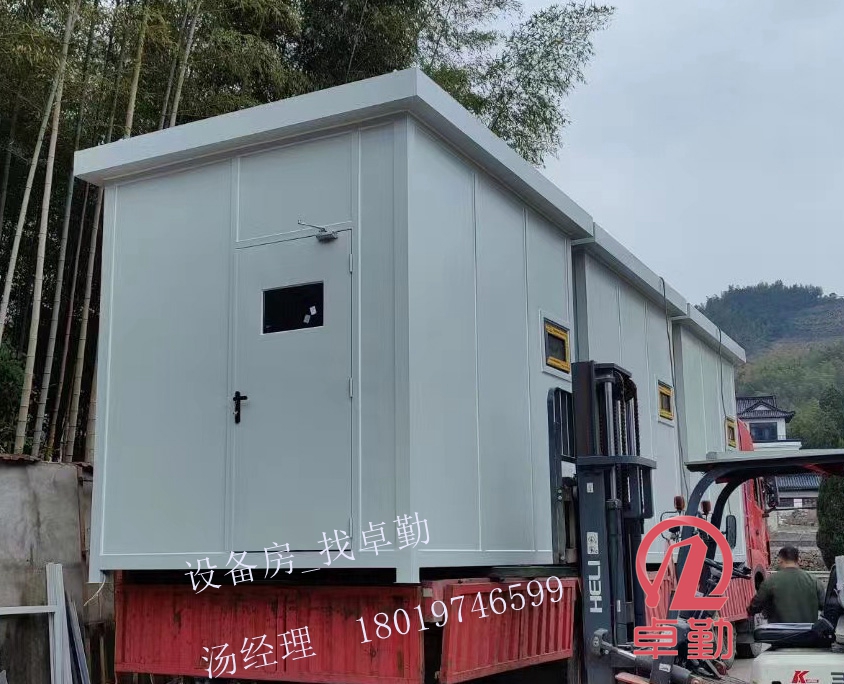

成品设备房CEMS固定污染源烟气连续监测系统分析小屋

检测亭成品设备房设置在固定污染源烟气排放监测防爆分析站房（小屋）主要用于：固定污染源排放的颗粒物和气态污染物的排放浓度和排放量进行连续、实时的自动监测，烟气排放连续监测等CEMS、CEM在线监测。

应用环境

 环境温度： -20℃ ～ 45℃ ；

 环境湿度： ≤95% ；

 主要技术参数

 分析小屋为型钢焊接框架式结构；内外墙及屋顶由钢板拼装而成。

 结 构：外部为不锈钢拉丝板，内部为碳钢喷塑；地面为防滑钢板；

外形尺寸： 3000×2500×2700mm（可根据客户要求定制）；

屋顶最小承受力为500 Kg／m2；

防护等级： IP55~65 ；

重 量： 3.0t

分析小屋设置门净尺寸为2000（H）X 900(W)mm；

   门锁为平推杆式逃生锁，门外有不锈钢孔锁及把手；

为方便分析小屋的吊运，分析小屋屋顶带有起重用的吊环。

分析小屋密闭、防雨、防尘、隔热，外壳防护等级为IP65。

分析小屋内配备有通风、换气装置，保持室内空气新鲜；

设有空调，控制内部温湿度；

分析小屋是集工业在线分析仪表（一台或多台）的组合、成套、安装应用于一体，并配备有供电、接线、通风、照明电路及分析仪表所需载气、标准气、驱动气、控制屏等基本设施。用于对生产流程中的物料成分和含量进行连续自动的现场测量、分析和控制。能满足在线分析仪表成套系统所要求的特殊环境条件，如温度、湿度、防尘防爆等，为在线分析仪表的现场安装、投运及维护提供极大的方便。可广泛用于石油、炼化、冶金、轻工、医药、生化等行业具有可燃性气体的危险场所。

配置：
分析小屋采用内外钢结构，将分析仪表、控制单元组装在柜内，样品预处理及载气、标准气、驱动气安装在小屋外围。取样探头及前级减压站就近安装在工艺管线旁。柜内安装有防爆空调，防爆电热汀或蒸汽供暖设备，可调节室内温度。配电系统为管线系统，配有防爆配电箱、防爆接线箱。照明系统采用防爆荧光灯并带防爆应急荧光灯。柜内还配备有通风、换气、过滤装置，可定时通风换气，保持柜内空气新鲜。柜内还配备有报警连锁盘（含气体传感器及控制器）及报警警笛，当有可燃/有毒气体泄漏时，报警警笛会发出报警，以保护人身安全。

本体结构：
★全封闭系统，为现场分析创造最安全环境。
★可以整体防爆功能。
★高质量的报警信号输出(DCS)
★防尘、防水
★防静电、防火花功能。
★恒温、恒湿功能。
★防振动功能。
★隔离环境污染功能。
★抗环境腐蚀功能、抗现场干扰。
★整体接地，接地电阻<４&Omega;。

1.设备房室外的CEMS防爆监测站房与采样点之间距离在 70m以内

2.设备房的基础荷载强度应2000kg/m2。若站房内仅放置单台机柜，面积应2.5m2。若同一站房放置多套分析仪表的，每增加一台机柜，站房面积应至少增加 3m2，便于开展运维操作。站房空间高度应2.8m，站房建在标高0m 处。

3.设备房内应安装空调和采暖设备，室内温度应保持在（15～30）℃，相对湿度应60%，空调应具有来电自动重启功能，站房内应安装排风扇或其他通风设施。

4.设备房内防爆配电箱功率能够满足仪表实际要求，功率不少于 8 kW，至少预留三孔插座 5个、稳压电源 1 个、UPS 电源一个。

5.设备房内应配备不同浓度的有证标准气体，且在有效期内。标准气体应当包含零气（即含二氧化硫、氮氧化物浓度均0.1&mu;mol/mol 的标准气体，一般为高纯氮气，纯度;99.999%；当测量烟气中二氧化碳时，零气中二氧化碳400&mu;mol/mol，含有其他气体的浓度不得干扰仪器的读数）和CEMS 测量的各种气体（SO 、NO 、O ）的量程标气，以满足日常零点、量程校准、校验的需要。低浓度标准气体可由高浓度标准气体通过经校准合格的等比例稀释设备获得（精密度1%），也可单独配备。

6.设备房能做到防水、防潮、隔热、保温措施，在特定场合还应具备防爆功能。

7.设备房能做到能够满足 CEMS 数据传输要求的通讯条件。
